< >

Disilicate de lithium en céramique de verre B40 dentaire

Le disilicate de lithium est un matériau entièrement céramique résistant, disponible en lingots à presser (IPS e.max Press) et en blocs pouvant être fraisés avec plusieurs fraiseuses CFAO différentes (IPS e.max CAD). Il est disponible dans de nombreuses teintes, à la fois chromatiques (dentine) et décolorées, et a une grande variété d'utilisations, notamment les ponts de taille limitée, les couronnes à contour complet antérieur et postérieur, les inlays et onlays, les facettes, les facettes à préparation minimale, les couronnes télescopiques pour masquer les préparations sombres. et l'ajout de dentine lorsqu'elle est inadéquate, ainsi que des ponts télescopiques pour soutenir les facettes dans la conception du sourire.

Contacter maintenant

détails du produit

Description des produits

À mesure que les matériaux entièrement céramiques deviennent plus résistants, le besoin d'armatures en métal et en zirconium diminuera et nous assisterons à la disparition de certaines techniques de fabrication obsolètes et coûteuses. Par exemple, l'utilisation d'armatures pour les restaurations unitaires est à mon avis pratiquement obsolète, en grande partie grâce au fait que les restaurations en disilicate de lithium peuvent être collées ou cimentées de manière traditionnelle. La fabrication de restaurations entièrement anatomiques sans armature est l’avenir de la technologie dentaire.

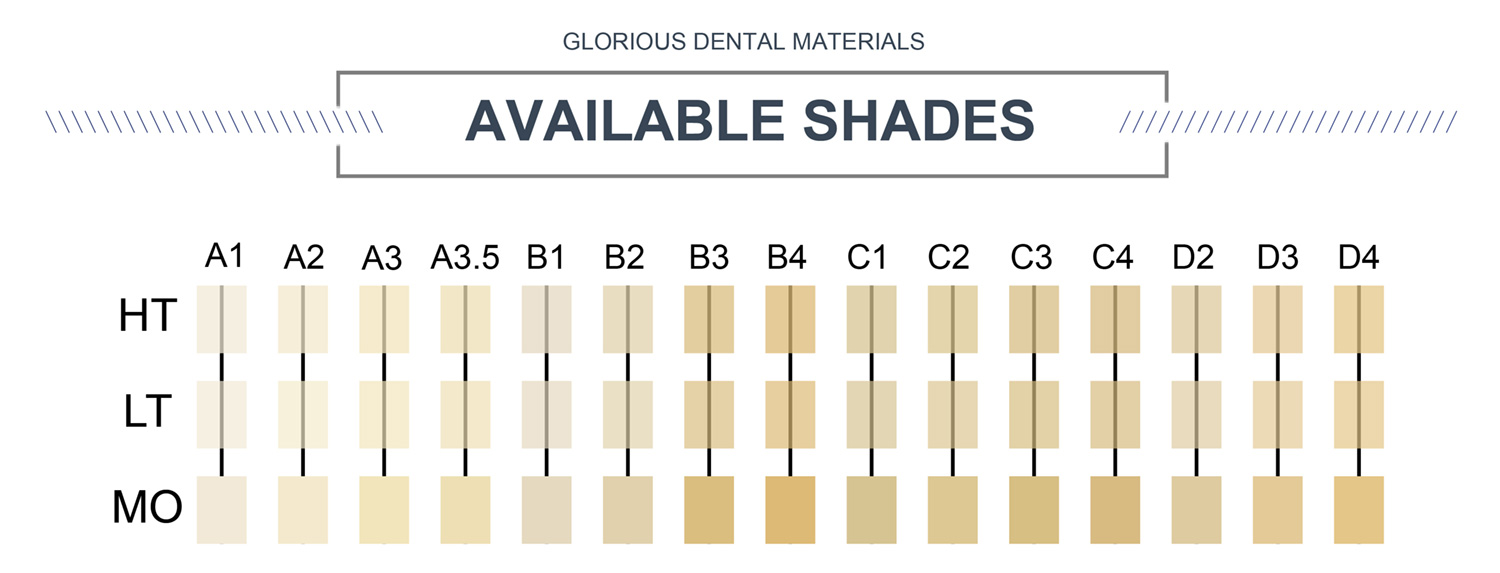

         E.max CAD HT - Le bloc mini-invasif ： Compte tenu de leur haute translucidité similaire à celle de l'émail naturel, les blocs HT sont idéaux pour la fabrication de petites restaurations (par exemple inlays, onlays). Les restaurations en blocs HT convainquent par leur effet caméléon fidèle à la nature et leur adaptation exceptionnelle à la structure dentaire restante. E.max CAD LT - Le bloc polyvalent : Compte tenu de leur faible translucidité similaire à celle de la dentine naturelle, les blocs LT sont idéaux pour la fabrication de restaurations plus grandes (par exemple couronnes postérieures). Les restaurations réalisées à partir de blocs LT convainquent les utilisateurs par leur luminosité et leur saturation réalistes. Cela évite le grisonnement des restaurations incorporées. E.max CAD MO - Le bloc classique：Grâce à leur opacité particulière, les blocs MO conviennent parfaitement à la fabrication d'armatures sur des préparations légèrement décolorées. Ils sont principalement utilisés dans les laboratoires dentaires.

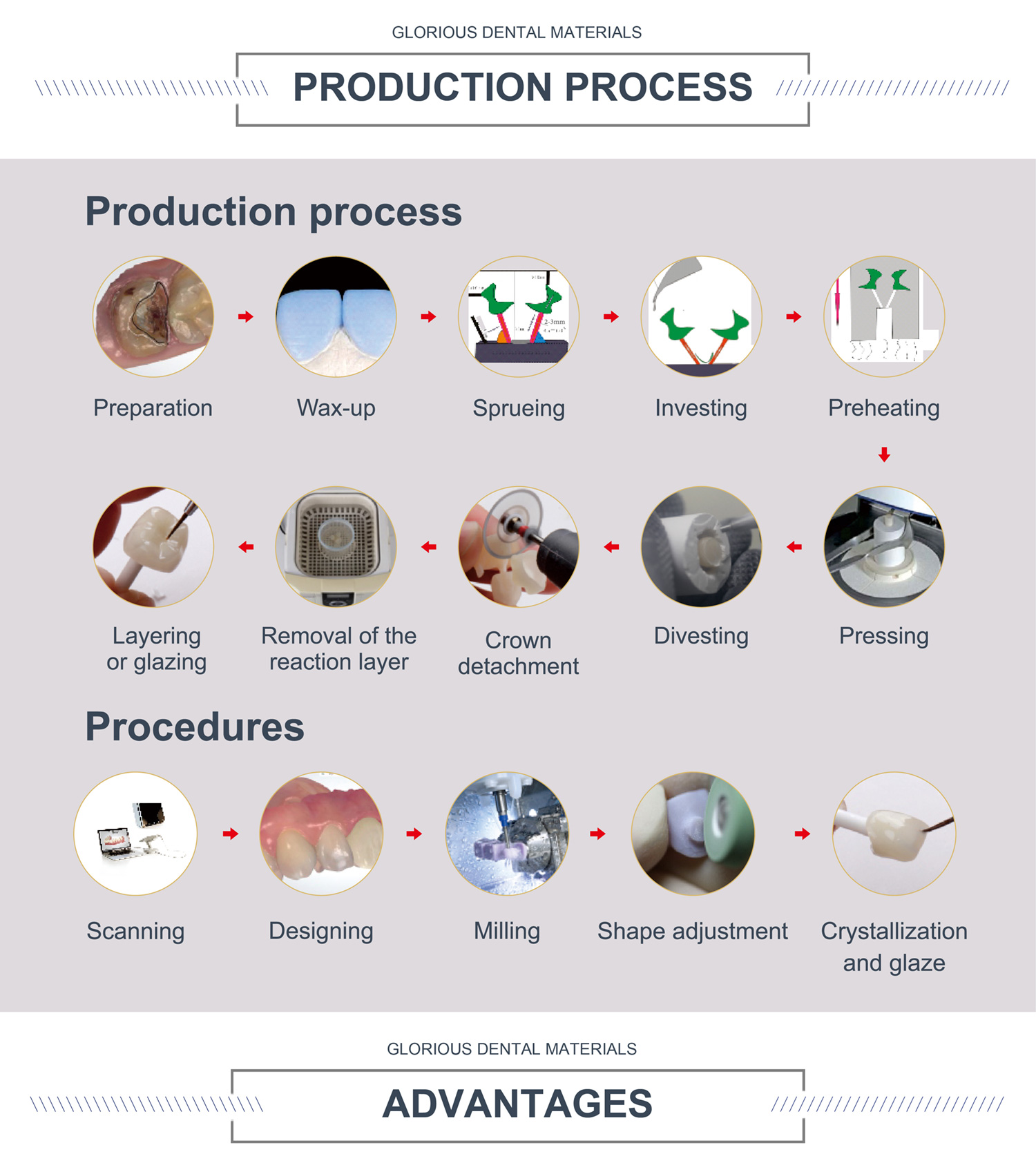

Processus de production

Avantage

1. Excellente esthétique et haute résistance de 530 MPa2, obtenues efficacement dans le cabinet dentaire 2. Gamme complète d'options de traitement pour votre système CAD/CAM au fauteuil


 3. Effet de réparation esthétique élevé 4. Haute stabilité chimique et résistance au binging

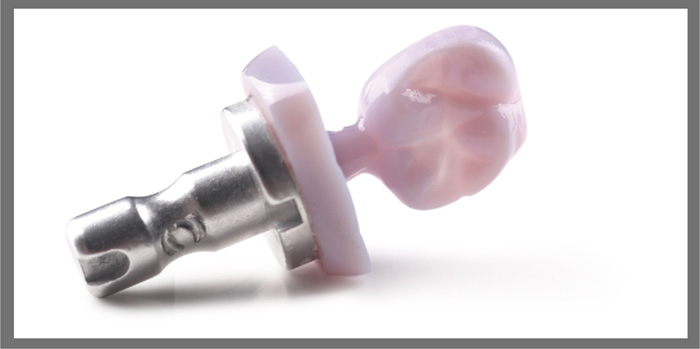

5. Fraisage facile, prolonge la durée de vie des fraises 6. Processus de cristallisation simple et rapide pour réduire le temps de fonctionnement


 7. Options de scellement adhésif, auto-adhésif et conventionnel, en fonction du type de restauration 8. À chaque fois sans
 vernis, l'effet de changement de couleur unique pour assurer un effet de réparation parfait

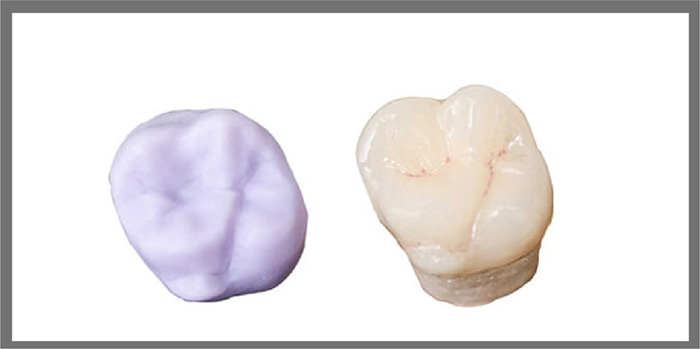

Cristallisation et Glaçage

         Un four à porcelaine est utilisé pour cristalliser la restauration jusqu'à son état final. En fonction des exigences esthétiques finales de la restauration, un programme de chauffage approprié doit être choisi. La cristallisation et le glaçage sont réalisés en deux étapes, présentées dans les deux tableaux ci-dessous en fonction du type de restauration. Un programme de frittage pour la cristallisation uniquement ou la cristallisation avec vitrage, le programme 1 ou le programme 2 est disponible.


 Processus en une étape


Cristallisation seule ou cristallisation avec vitrage
Température de départ/℃	Temps de séchage/mm:ss	Taux d'augmentation de la température/℃	Température de maintien/℃	Temps de maintien/℃	Démarrage sous vide /℃	Fini sous vide /℃
400	00h30	40	840	07h00	550	840

Processus en deux étapes

Cristallisation seule ou cristallisation avec vitrage
Température de départ/℃	Temps de séchage/mm:ss	Taux d'augmentation de la température/℃	Température de maintien/℃	Temps de maintien/℃	Démarrage sous vide /℃	Fini sous vide /℃
400	06h00	90/30*	820/840	00:10/07:00	550/820	820/840

 Processus de vitrage


Processus de vitrage
Température de départ/℃	Temps de séchage/mm:ss	Taux d'augmentation de la température/℃	Température de maintien/℃	Temps de maintien/℃	Démarrage sous vide /℃	Fini sous vide /℃
400	00h30	40	840	03h00	550	840

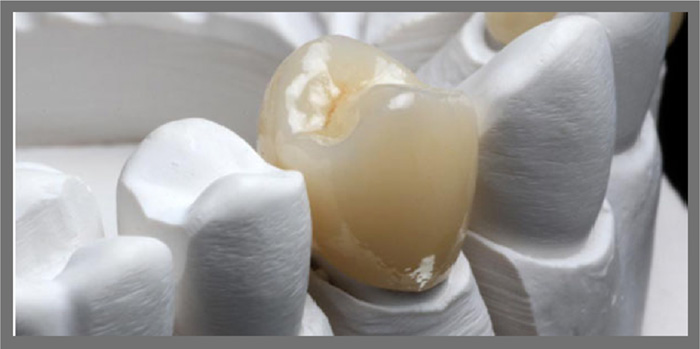

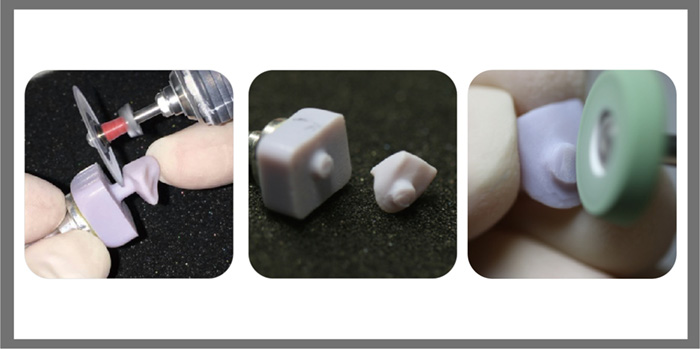

Affichage de l'échantillon de coupe

Retour

Ces restaurations peuvent être colorées et glacées et/ou découpées, nécessitent moins de couches de céramique et peuvent être fabriquées à la fois numériquement et avec des techniques de cire perdue. Le résultat est une restauration plus esthétique, plus facile à reproduire de manière cohérente, avec moins de dépenses et moins de travail. Un autre avantage distinct est l’élimination de l’utilisation de matériaux différents qui ont souvent des caractéristiques thermiques complètement différentes pouvant avoir un impact sur la qualité de la restauration.

Si vous avez des questions sur la vitrocéramique, vous pouvez me contacter！

Laissez vos messages
